Was bedeutet ScanToBIM
Einführung in ScanToBIM
Im Zeitalter der Digitalisierung ist das Bauen und Planen ohne moderne Technologien kaum noch vorstellbar. Eine Methode, die zunehmend an Bedeutung gewinnt, ist ScanToBIM. Doch was steckt hinter diesem Begriff, welche Vorteile bietet diese Technik und warum ist er als Markenname so stark?
In diesem Beitrag erfährst du, was ScanToBIM bedeutet und warum es für viele Bau und Planungsprojekte heute ein unverzichtbares Werkzeug ist.
Was ist ScanToBIM
Der Begriff ScanToBIM beschreibt den Prozess, bei dem eine bestehende Struktur mithilfe von Laserscanning oder Drohnenvermessung digital erfasst und anschließend in ein 3D Gebäudemodell überführt wird.
Die Grundlage bildet eine Punktwolke, die aus Millionen einzelner Messpunkte besteht und die Geometrie eines Gebäudes exakt abbildet. Diese Punktwolke ist zunächst nur eine präzise Datensammlung und noch kein fertiges Modell.
Im nächsten Schritt wird aus dieser Datengrundlage ein 3D Gebäudemodell erstellt. Genau dieser Übergang vom Scan zum Modell wird als ScanToBIM bezeichnet. Besonders relevant ist dieses Verfahren bei Bestandsgebäuden, wenn keine aktuellen Pläne vorhanden sind oder das Gebäude Verformungen aufweist, wie es häufig bei historischen Bauwerken der Fall ist.
Die Rolle von Laserscanning und Drohnenvermessung
Laserscanning und Drohnenvermessung bilden die Grundlage für den gesamten Prozess. Sie liefern die exakten Messdaten, die für eine realistische digitale Abbildung notwendig sind.
Ohne diese präzise Datenerfassung wäre eine zuverlässige Planung kaum möglich. Für uns ist dieser Schritt ein fester Bestandteil des BIM Prozesses, da hier die digitale Basis geschaffen wird.
Wichtig ist jedoch zu verstehen, dass ein 3D Modell nicht automatisch ein BIM Modell ist. Ein Modell enthält zunächst nur geometrische Informationen und stellt damit lediglich eine visuelle und maßliche Grundlage dar.
Unterschied zwischen 3D Modell und BIM Modell
Ein echtes BIM Modell geht deutlich über die reine Geometrie hinaus. Es enthält zusätzliche Informationen, die für Planung, Bau und Betrieb relevant sind.
Dazu gehören unter anderem Materialeigenschaften wie Tragfähigkeit oder Dämmwerte, Angaben zur Verarbeitung, hinterlegte Dokumentationen sowie Informationen zum Lebenszyklus einzelner Bauteile.
Ein aus einer Punktwolke abgeleitetes Modell enthält diese Informationen in der Regel nicht. Es bildet die reale Geometrie ab und dient als präzise Grundlage für die weitere Planung.
ScanToBIM als Grundlage für präzise Planung
Auch ohne zusätzliche Informationen bietet ScanToBIM einen enormen Mehrwert. Die exakte Geometrie ermöglicht eine realitätsnahe Planung und reduziert Fehlerquellen erheblich.
Gerade bei Umbauten, Sanierungen oder im Bestand ist diese Genauigkeit entscheidend. Planer können direkt auf Basis der tatsächlichen Gegebenheiten arbeiten und müssen keine Annahmen treffen.

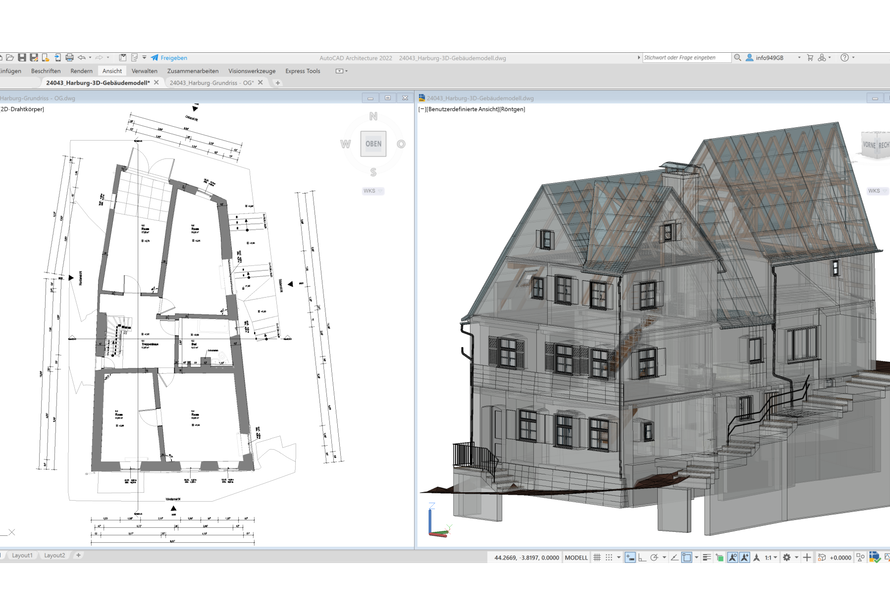

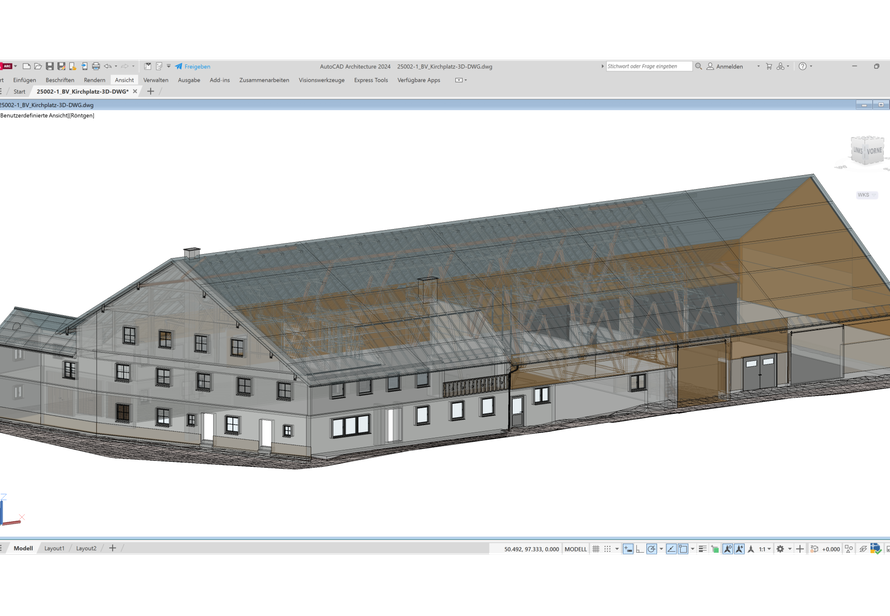

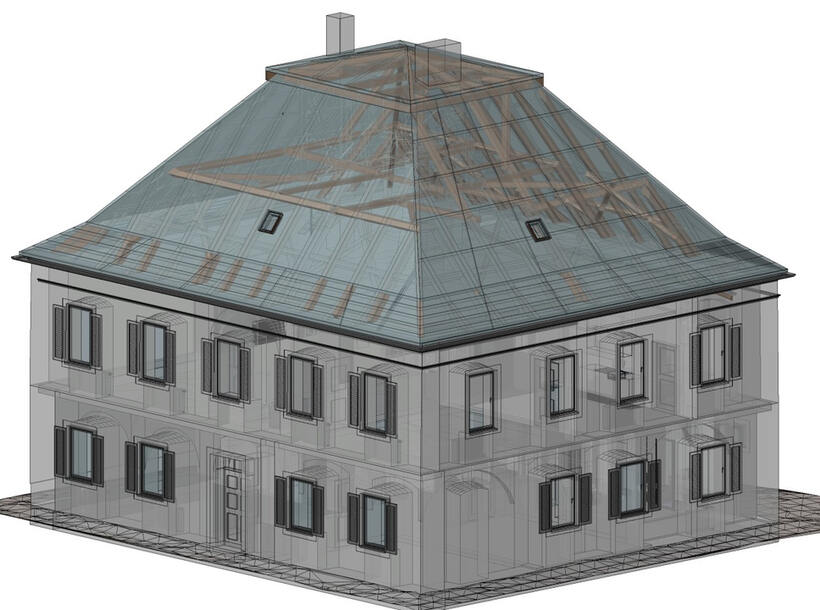

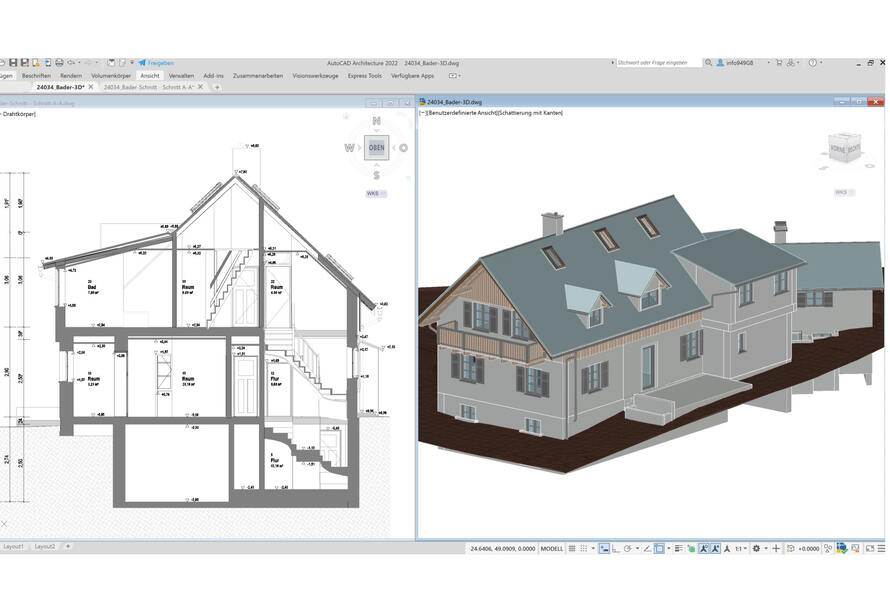

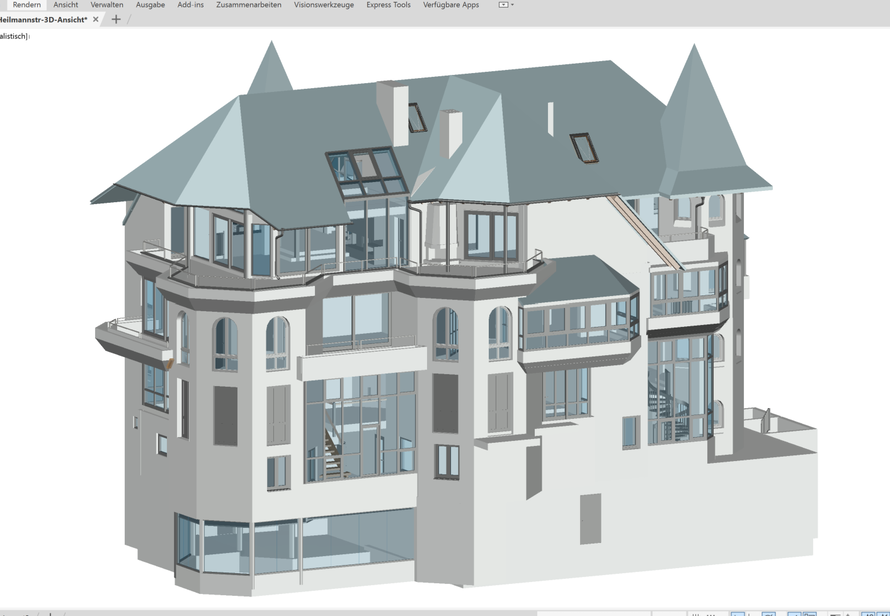

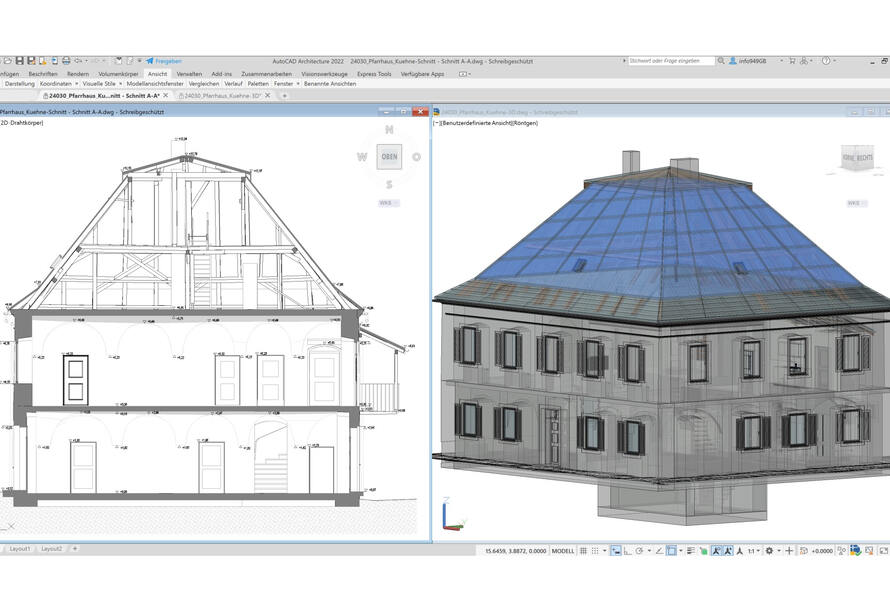

Wir erstellen für unsere Kunden 3D Gebäudemodelle aus Punktwolken, auf Wunsch auch verformungsgerecht. Das ist besonders bei historischen Gebäuden oder komplexen Strukturen wichtig.
Der Export erfolgt in der Regel im IFC Format. Dieses offene Datenformat ermöglicht den problemlosen Austausch zwischen verschiedenen Softwarelösungen und sorgt für maximale Flexibilität im weiteren Planungsprozess.
Warum ScanToBIM als Begriff so stark ist
ScanToBIM ist nicht nur eine Technik, sondern auch ein sehr klar verständlicher Begriff. Er beschreibt den gesamten Prozess in wenigen Worten und macht sofort deutlich, worum es geht.
Gerade in einer Branche mit vielen Fachbegriffen ist diese Klarheit ein großer Vorteil. Der Begriff verbindet die Datenerfassung mit dem Ziel, ein nutzbares digitales Modell zu erstellen.
Mit zunehmender Digitalisierung wird ScanToBIM weiter an Bedeutung gewinnen. Unternehmen profitieren von effizienteren Abläufen, besserer Planungsgrundlage und einer höheren Qualität in der Umsetzung.
