Verformungsgerechtes 3D-Modell für eine Scheune

Präzision im Bestand

Bei uns stehen Präzision und Innovation im Mittelpunkt. In einem aktuellen Projekt haben wir eine bestehende Scheune mithilfe moderner Laserscanner vollständig vermessen und die gewonnenen Daten in ein verformungsgerechtes 3D-Modell überführt.
Gerade bei älteren Gebäuden zeigt sich, wie wichtig eine exakte Bestandsaufnahme ist, da sich Konstruktionen über viele Jahre verändern und von der ursprünglichen Geometrie abweichen.

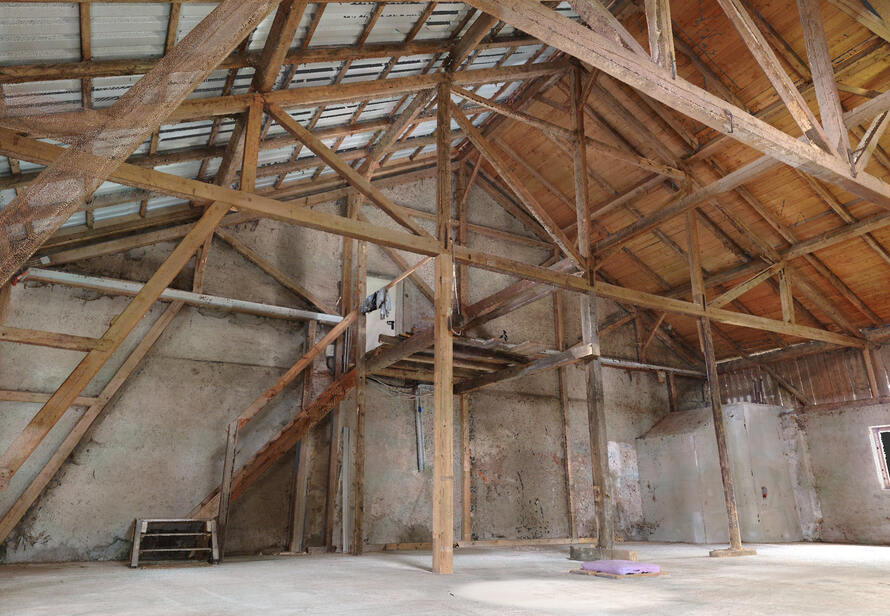

Detailreiche Punktwolke einer Scheune im Innenbereich mit vollständiger Erfassung von Holztragwerk und Geometrie für exakte Bestandsaufnahme und Planung.

3D-Aufmaß mit Laserscanner

Zu Beginn erfolgte die detaillierte Vermessung der Scheune mit einem terrestrischen Laserscanner. Dabei wurden millimetergenaue Messdaten erfasst, die sowohl die äußeren Abmessungen als auch sämtliche Verformungen und Schräglagen berücksichtigen.
Selbst bei Gebäuden, bei denen kaum noch ein Bauteil exakt gerade ist, entsteht so eine zuverlässige und vollständige Datengrundlage für die weitere Planung.

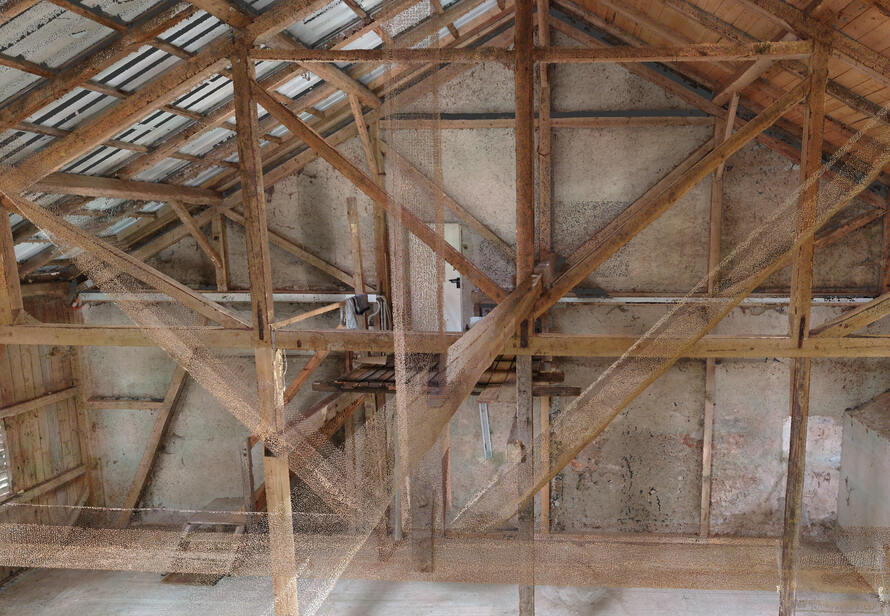

Punktwolke einer alten Scheune mit sichtbarer Dachkonstruktion und Tragwerk, präzise erfasst durch 3D-Laserscanning als Grundlage für ein verformungsgerechtes 3D-Modell.

Erstellung eines verformungsgerechten 3D-Modells

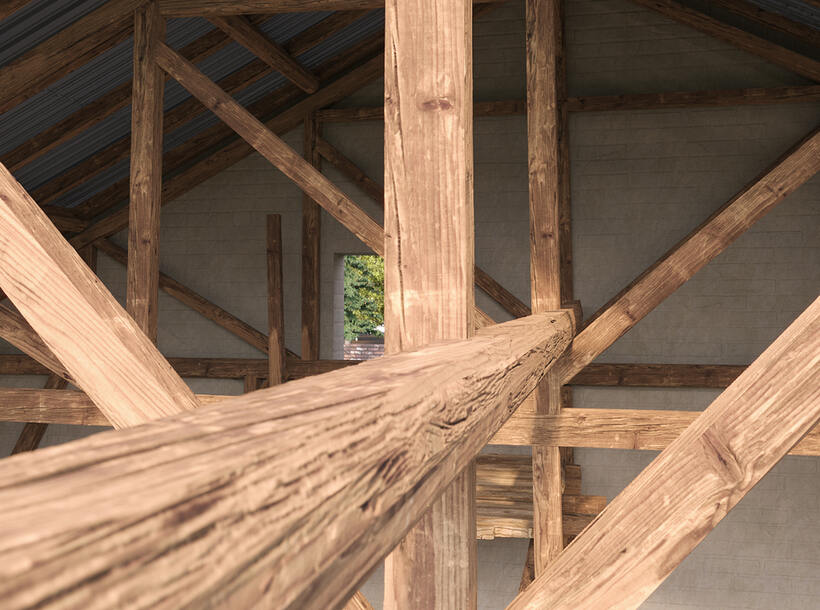

Auf Basis der erfassten Punktwolke wurde ein verformungsgerechtes 3D-Modell erstellt. Dieses bildet die Scheune exakt so ab, wie sie tatsächlich vorgefunden wurde, inklusive aller Unregelmäßigkeiten und konstruktiven Besonderheiten.
Das Modell dient als digitale Grundlage für präzise Planungsprozesse und ermöglicht eine realitätsnahe Betrachtung des Gebäudes.

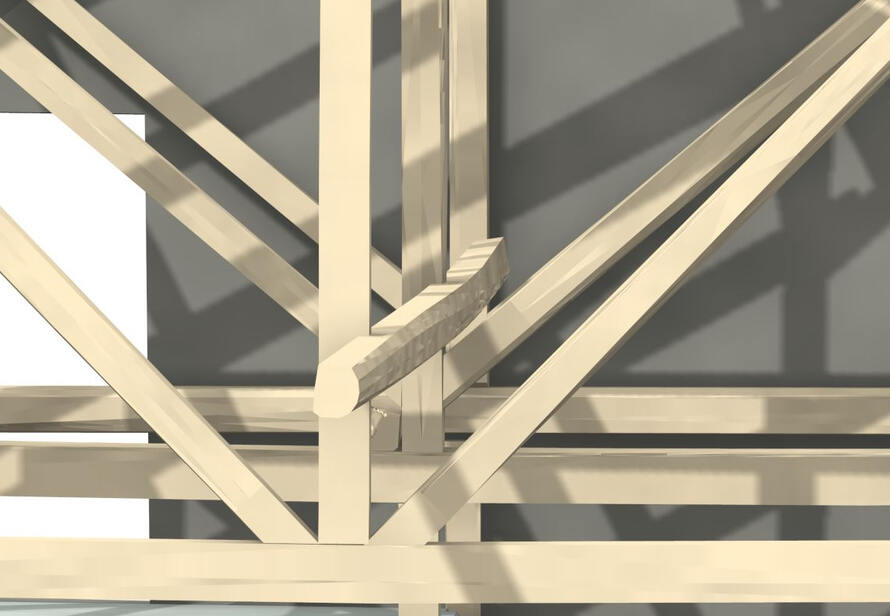

Detailansicht eines verformungsgerechten 3D-Modells mit präziser Darstellung von Holzverbindungen und Tragwerk, basierend auf Laserscanning-Daten.

IFC-Format für flexible Weiterverarbeitung

Das fertige 3D-Modell wurde im IFC-Format übergeben, sodass es problemlos in verschiedenen CAD und BIM Programmen weiterverarbeitet werden kann.
Dadurch können die Daten direkt in bestehende Planungsprozesse integriert werden, was eine effiziente Zusammenarbeit zwischen allen Projektbeteiligten ermöglicht.

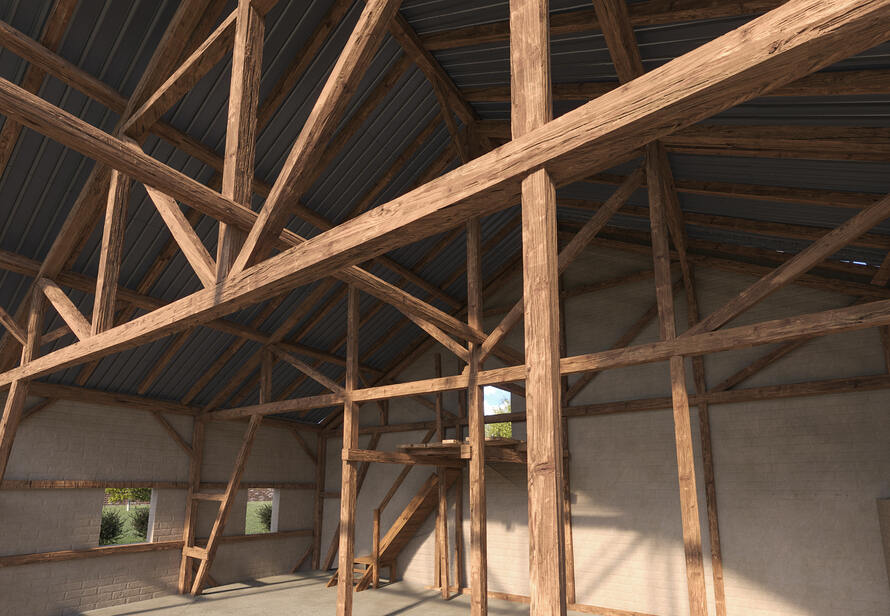

Verformungsgerechtes 3D-Modell einer Scheune mit realistischer Abbildung der Holzkonstruktion, ideal für Planung, Sanierung und Weiterverarbeitung in CAD.

Zuverlässige Grundlage für Planung und Umsetzung

Mit einem verformungsgerechten 3D-Modell steht eine exakte und belastbare Grundlage für alle weiteren Schritte zur Verfügung. Planungsfehler werden reduziert, Abstimmungen vereinfacht und die Ausführung deutlich sicherer.
So entsteht aus einem komplexen Bestandsgebäude eine klare digitale Basis, die eine präzise und wirtschaftliche Umsetzung von Sanierungs und Umbauprojekten ermöglicht.
