Verformungsgerechte 3D-Modellierung: Ein Praxisbeispiel anhand einer Holzbalkendecke
Verformungsgerechte 3D Modellierung im Überblick
In der modernen 3D Vermessung ist das verformungsgerechte 3D Modell ein entscheidendes Werkzeug für präzise und realitätsnahe Darstellungen von Bestandsgebäuden. Besonders bei älteren Bauwerken, bei denen Abweichungen von der ursprünglichen Geometrie auftreten, liefert diese Methode eine verlässliche Grundlage für die Planung.
Grundlage ist die exakte Vermessung
Die Basis für ein verformungsgerechtes 3D Modell bildet eine hochgenaue Vermessung mit dem Laserscanner. Dabei werden Millionen von Messpunkten erfasst, die zusammen eine Punktwolke ergeben. Diese Punktwolke bildet die reale Geometrie eines Gebäudes vollständig ab und dient als Grundlage für die weitere Modellierung.
Präzise Registrierung als Schlüssel zum Erfolg
Ein entscheidender Faktor für die Qualität des Modells ist die exakte Registrierung der einzelnen Scanstandorte. Herkömmliche Verfahren stoßen hier oft an ihre Grenzen. Durch den Einsatz moderner Softwarelösungen sowie Referenzkugeln oder Referenzmarken kann die Genauigkeit deutlich gesteigert werden. Nur so lassen sich Verformungen und Unebenheiten zuverlässig erkennen und im Modell korrekt abbilden.
Praxisbeispiel Holzbalkendecke

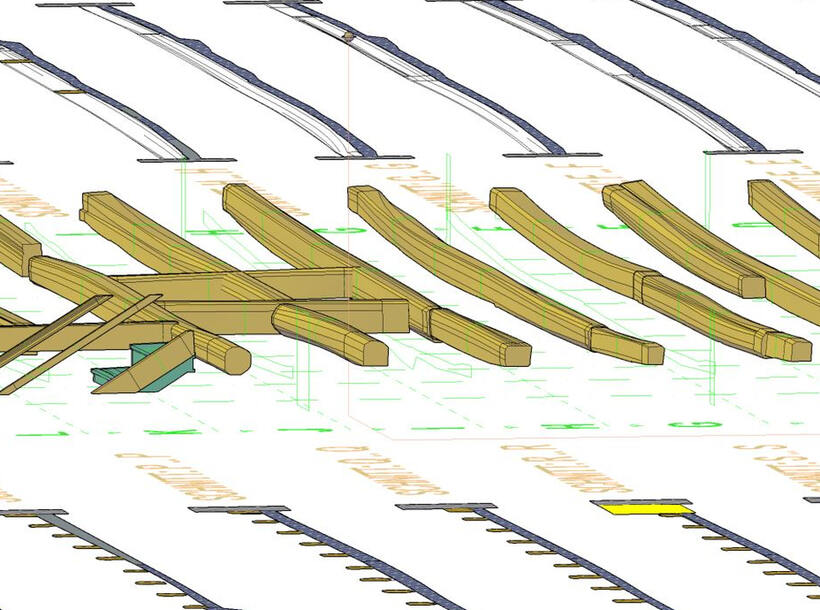

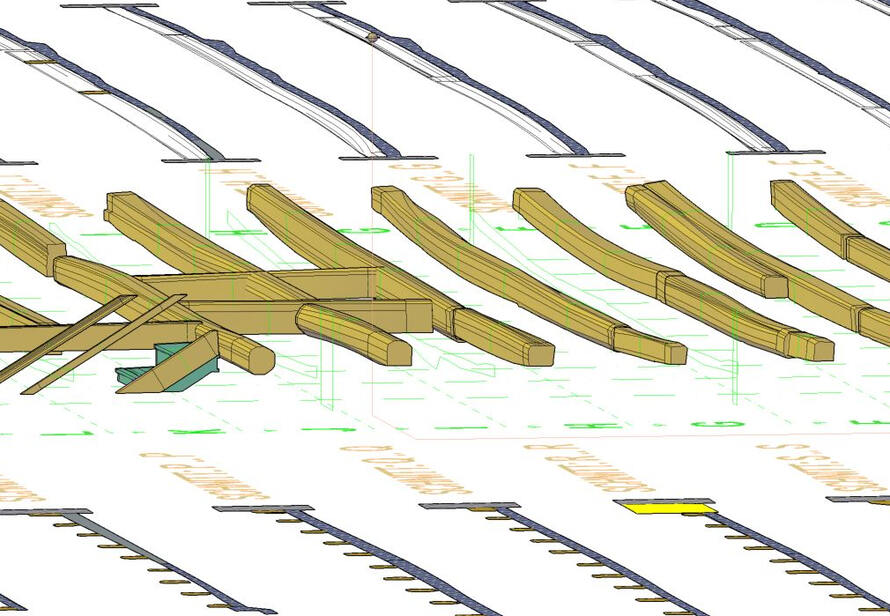

Ein anschauliches Beispiel ist die Modellierung einer Holzbalkendecke. Gerade bei Bestandsgebäuden sind solche Konstruktionen häufig nicht mehr exakt gerade. Mit einem verformungsgerechten 3D Modell lassen sich selbst kleinste Durchbiegungen und Unebenheiten sichtbar machen. Diese Informationen sind für die Planung im Holzbau und bei Sanierungen von großer Bedeutung.
Mehrwert für Planung und Umsetzung

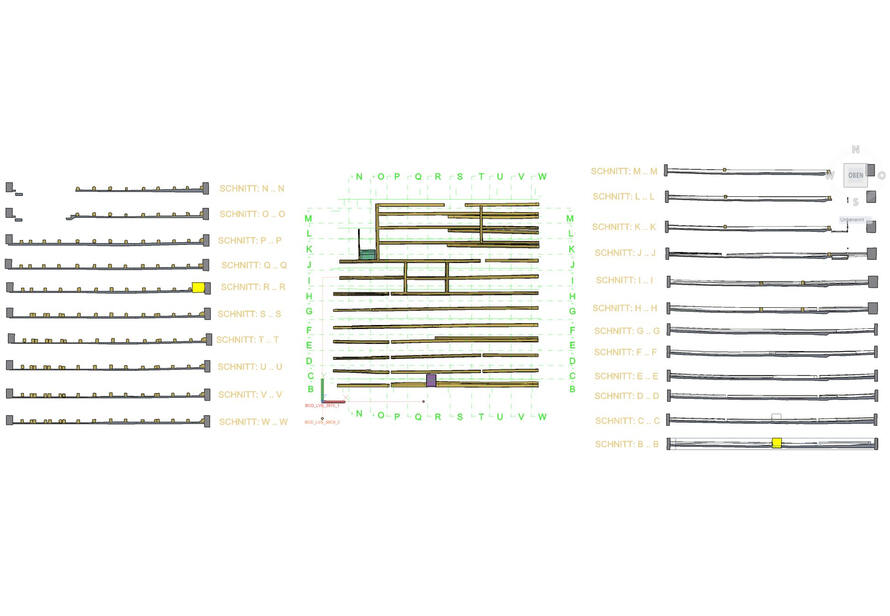

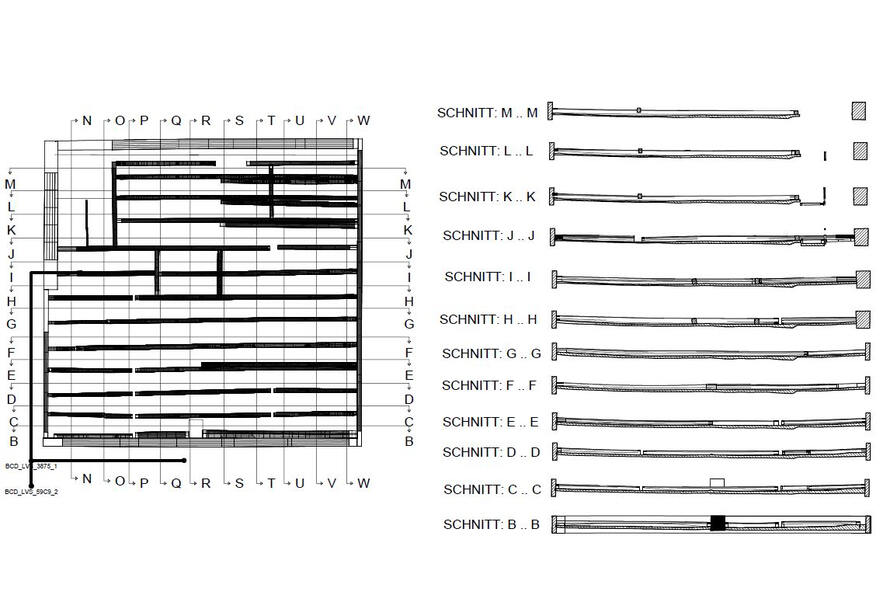

Auf Basis des verformungsgerechten Modells können bei Bedarf Schnitte, Ansichten und Grundrisse abgeleitet werden. Planer und Ausführende erhalten dadurch eine verlässliche Datengrundlage für ihre Arbeit. Dies reduziert Planungsfehler und sorgt für mehr Sicherheit im gesamten Bauprozess. Gerade bei komplexen Bestandsprojekten ist diese Genauigkeit ein entscheidender Vorteil.
