Scan2BIM vom 3D-Scan zum 3D-Modell
Digitale Bestandsaufnahme als Grundlage für Planung und Umbau
Für ein Projekt in Dortmund durften wir eine Industrieanlage mittels 3D Laserscanning erfassen und daraus ein detailliertes 3D CAD Modell erstellen. Ziel der Vermessung war es, eine präzise digitale Bestandsgrundlage zu schaffen, die für zukünftige Umbauten, Wartungen und Planungen genutzt werden kann.
Gerade bei Industrieanlagen ist eine exakte Dokumentation der bestehenden Gebäude und Anlagenstrukturen besonders wichtig. Oft liegen keine aktuellen Bestandspläne mehr vor oder diese entsprechen nicht mehr dem tatsächlichen Zustand der Anlage. Mit modernem 3D Laserscanning lassen sich solche komplexen Strukturen schnell und millimetergenau erfassen.
Im ersten Schritt wurde die Industrieanlage vor Ort mit unserem FARO Laserscanner vollständig vermessen. Der terrestrische Laserscanner erfasst dabei Millionen von Messpunkten und erzeugt eine sogenannte Punktwolke, die die gesamte Umgebung dreidimensional und maßhaltig abbildet.
Durch mehrere Scanpositionen konnten sämtliche relevanten Bereiche der Anlage vollständig erfasst werden. Die einzelnen Scans wurden anschließend miteinander registriert und zu einer gemeinsamen Punktwolke zusammengeführt.
Diese hochpräzisen Messdaten bilden die Grundlage für alle weiteren Schritte der digitalen Modellierung.
Ableitung eines 3D BIM Modells aus der Punktwolke

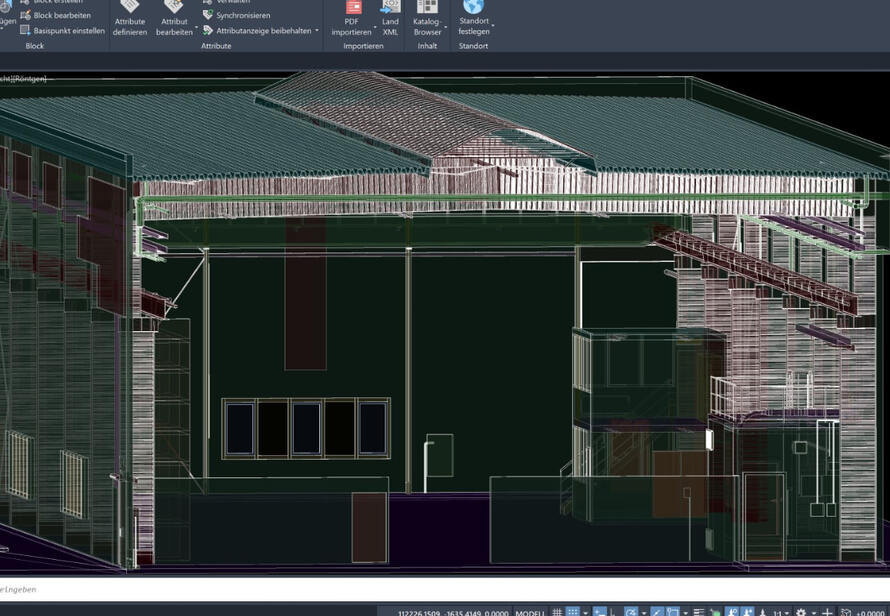

Auf Basis der erzeugten Punktwolke wurde anschließend ein detailliertes 3D CAD Modell erstellt. Dabei wurden sämtliche relevanten Bauteile der Industrieanlage aus der Punktwolke abgeleitet und als einzelne Elemente modelliert.
Zu den modellierten Komponenten gehören unter anderem Gebäudegeometrien, Stahlkonstruktionen, technische Anlagen sowie weitere bauliche Strukturen innerhalb der Anlage. Das Modell wurde nach klar definierten Vorgaben erstellt, sodass eine strukturierte und präzise digitale Darstellung der gesamten Industrieanlage entsteht.
Solche digitalen Bestandsmodelle sind eine wichtige Grundlage für zukünftige Planungen, Umbauten oder Wartungsarbeiten.

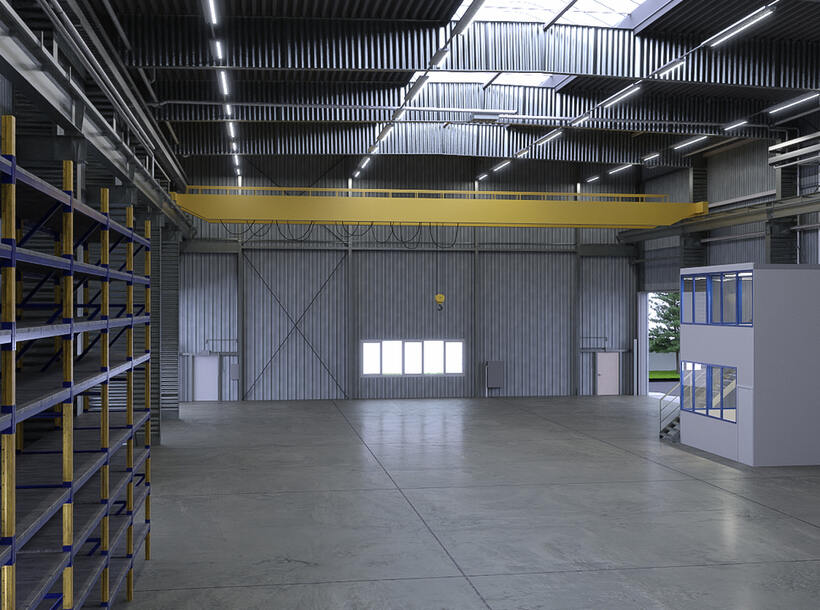

Um das Modell zusätzlich anschaulich darzustellen, wurde im Anschluss ein Rendering der Industrieanlage erstellt. Dabei wurden Farben, Materialien und Oberflächen möglichst realitätsnah nachgebildet.
Durch das Rendering entsteht eine visuell verständliche Darstellung der Anlage, die auch für Präsentationen oder Planungsbesprechungen sehr hilfreich sein kann.
Vorteile eines digitalen 3D Anlagenmodells
Das fertige 3D CAD Modell ermöglicht es, die gesamte Industrieanlage virtuell zu betrachten und zu analysieren. Planer und Ingenieure können sich durch das Modell bewegen, Bauteile detailliert untersuchen und wichtige Maße direkt aus dem Modell ableiten.
Dadurch lassen sich Planungsprozesse deutlich effizienter gestalten. Gleichzeitig verbessert ein digitales Anlagenmodell die Zusammenarbeit zwischen verschiedenen Fachbereichen, da alle Beteiligten auf eine gemeinsame und präzise Datengrundlage zugreifen können.
Die Kombination aus Laserscanning, Punktwolke und 3D Modellierung bietet somit eine äußerst leistungsfähige Methode zur digitalen Dokumentation komplexer Industrieanlagen.
