31.05.2023
3D Vermessung eines Gebäudes in Prien am Chiemsee mit Laserscanner
Präzise Bestandsaufnahme für Umbau und Planung

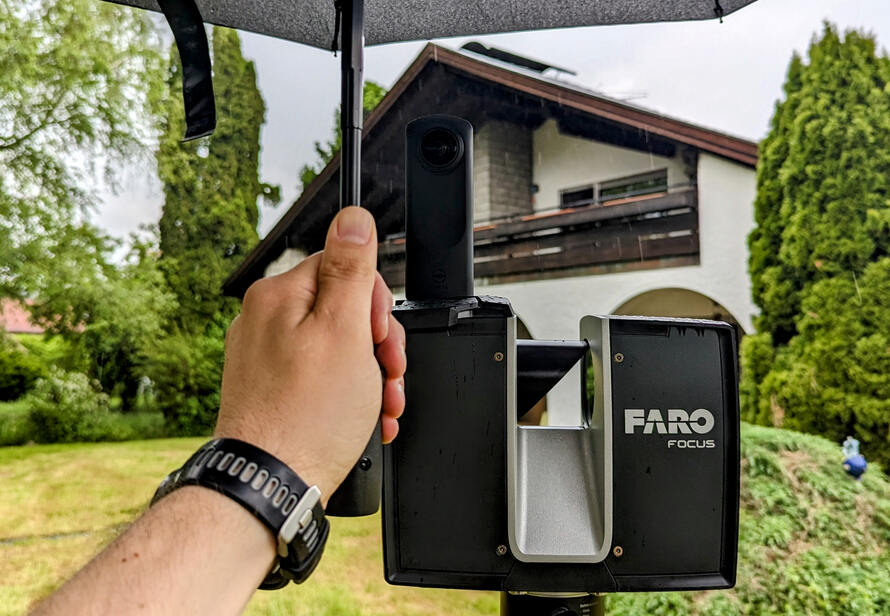

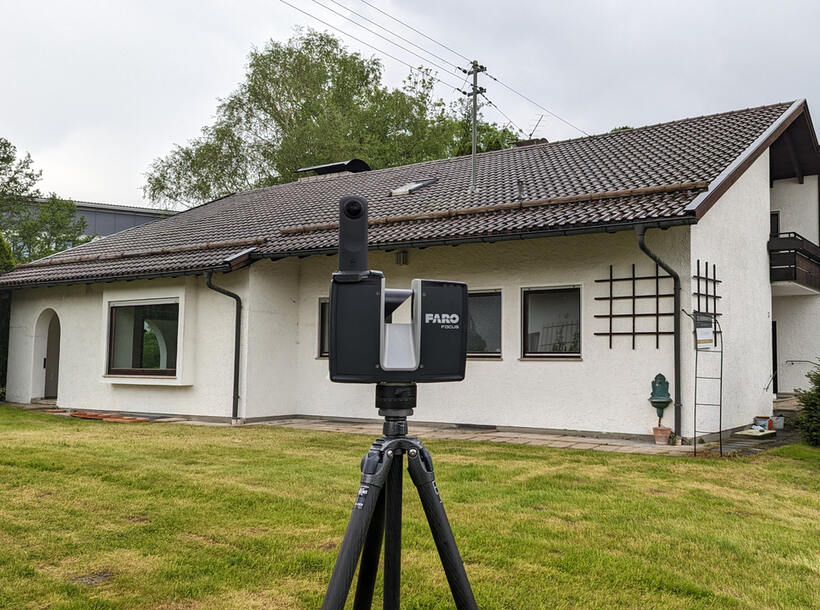

In Prien am Chiemsee durften wir kürzlich ein spannendes Projekt umsetzen: die 3D Vermessung eines Gebäudes mittels modernem FARO Laserscanner. Ziel war es, eine präzise digitale Bestandsaufnahme zu erstellen, die als Grundlage für den geplanten Umbau dient.
Durch die Kombination aus Punktwolke und Fotodokumentation konnten umfangreiche 2D Pläne für alle beteiligten Gewerke erstellt werden. Diese dienen als verlässliche Grundlage für Architekten, Planer und ausführende Unternehmen.

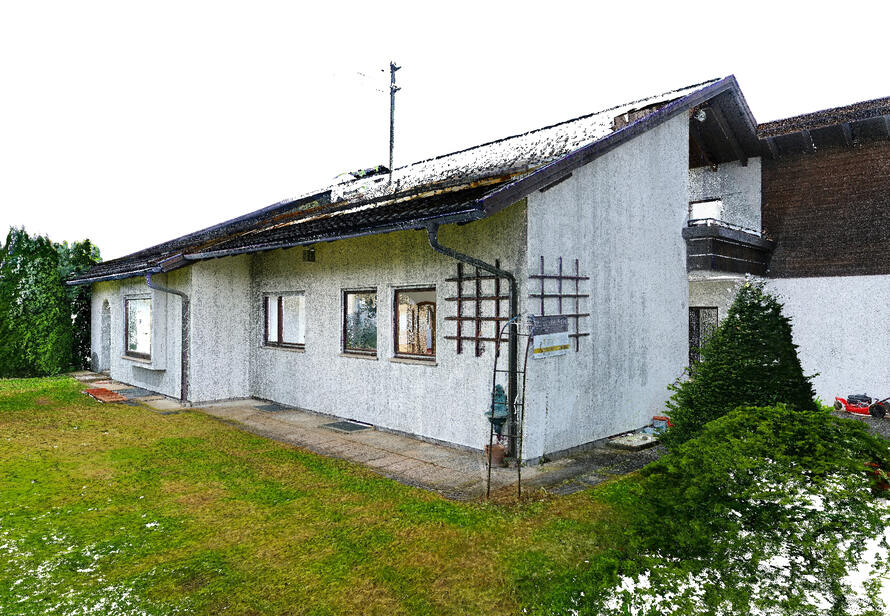

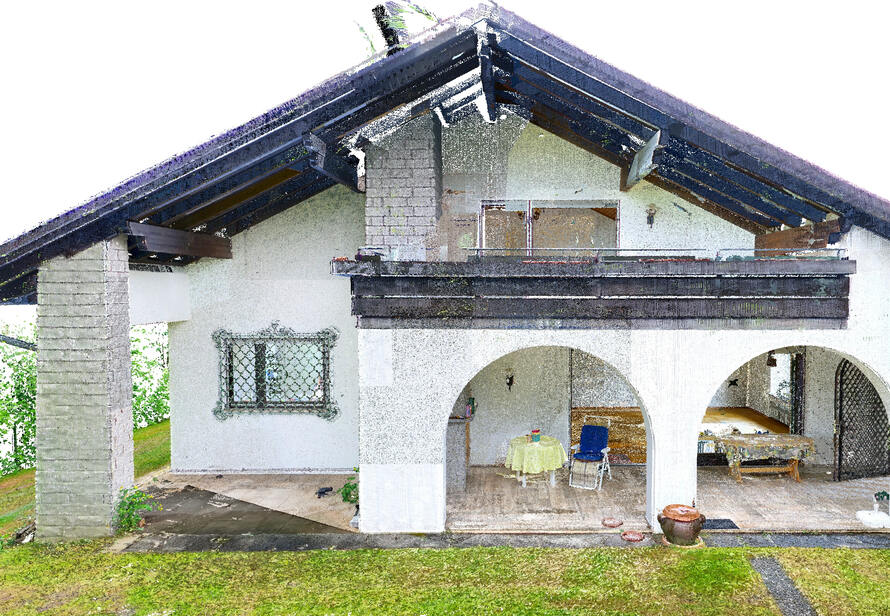

Der eingesetzte Laserscanner erfasst Millionen von Messpunkten und erzeugt eine detaillierte Punktwolke des Gebäudes. Diese bildet sämtliche Geometrien und Oberflächen dreidimensional und maßhaltig ab.
Im Vergleich zum klassischen händischen Aufmaß werden Messfehler deutlich reduziert. Selbst komplexe Gebäudestrukturen lassen sich vollständig und präzise erfassen, wodurch eine exakte Abbildung des Bestands entsteht.
Effizienzvorteile gegenüber dem händischen Aufmaß
Ein großer Vorteil der 3D Vermessung liegt in der erheblichen Zeitersparnis. Während beim manuellen Aufmaß viele einzelne Messungen erforderlich sind, kann ein Gebäude mit dem Laserscanner innerhalb kurzer Zeit vollständig erfasst werden.
Zusätzlich ermöglicht die Punktwolke eine spätere Auswertung aller relevanten Maße direkt am Bildschirm. Dadurch werden Planungsprozesse beschleunigt und Fehlerquellen minimiert.
Bestimmung von Höhenpunkten und Einbauluft
Neben der reinen Vermessung spielt auch die Analyse der Punktwolke eine wichtige Rolle. Durch die Auswertung der Messdaten lassen sich beispielsweise der höchste und der tiefste Punkt der Fassade bestimmen. Diese Informationen sind entscheidend für die Planung der sogenannten Einbauluft zwischen Bestandsfassade und den neuen Holzelementen.
Darüber hinaus können auf Basis der Punktwolke auch die Positionen der Verbinder und Befestigungspunkte präzise festgelegt werden. Dadurch wird sichergestellt, dass die neuen Fassadenelemente später passgenau montiert werden können.
Ableitung von 2D Plänen und Fotodokumentation

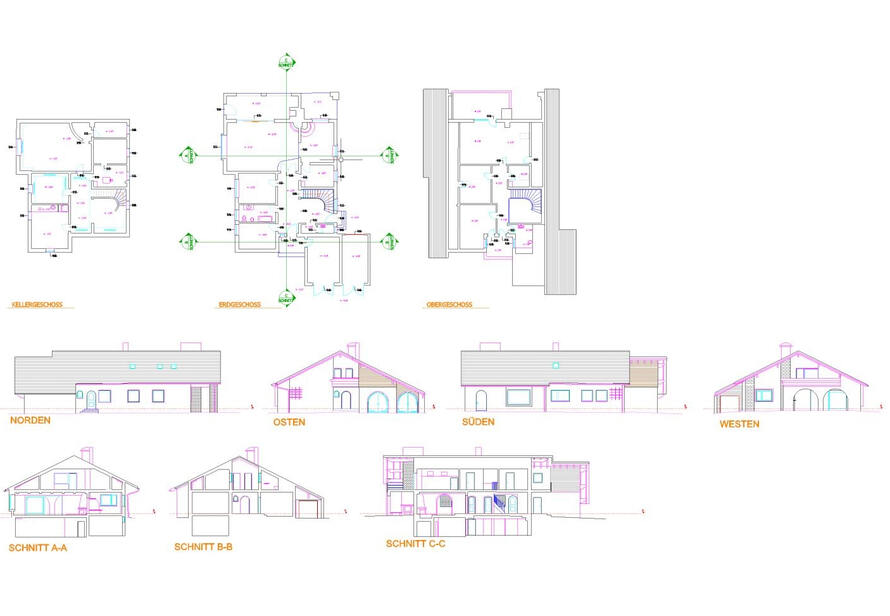

Aus den erfassten 3D Daten wurden im Anschluss detaillierte 2D Pläne erstellt. Diese dienen als Grundlage für die Planung des Umbaus und ermöglichen eine koordinierte Zusammenarbeit aller Gewerke.
Ergänzend zur Punktwolke wurde eine Fotodokumentation erstellt, die zusätzliche visuelle Informationen liefert. So können Planer das Gebäude nicht nur vermessen, sondern auch visuell nachvollziehen.
Optimierte Planung durch digitale Gebäudedaten
Die 3D Vermessung mit Laserscanning hat sich als äußerst effiziente und präzise Methode zur Bestandsaufnahme etabliert. Planer und Architekten profitieren von einer vollständigen digitalen Datengrundlage, die den gesamten Planungsprozess deutlich vereinfacht.
Das Projekt in Prien am Chiemsee zeigt, wie moderne Vermessungstechnologie dazu beiträgt, Umbauten effizienter, sicherer und wirtschaftlicher umzusetzen.
