3D-Scan und 2D-Pläne für ein historisches Gebäude in Waldkirchen

Historisches Gebäude digital erfasst

Diesen Sommer hatten wir die Gelegenheit, ein besonderes Projekt in Waldkirchen umzusetzen. Ein historisches Gebäude wurde mithilfe modernster Laserscantechnologie vollständig erfasst und dokumentiert.

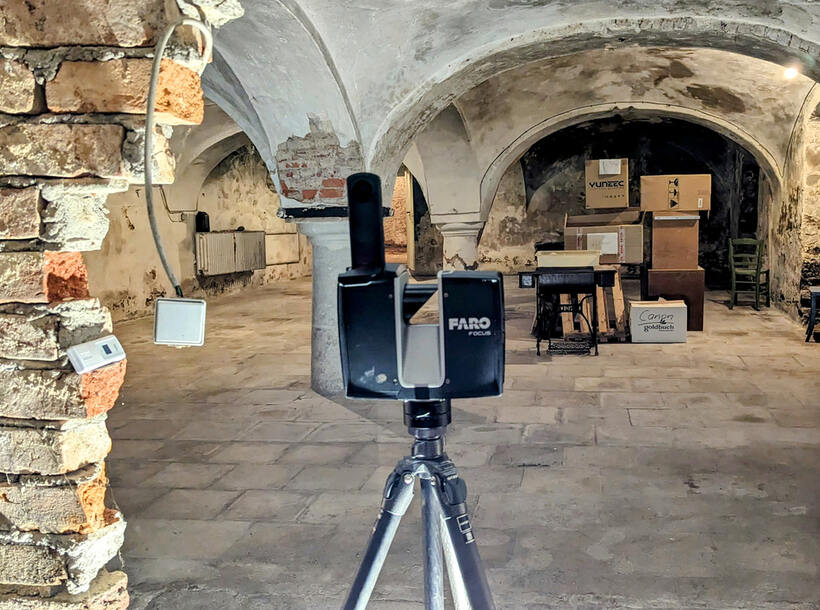

Innerhalb eines einzigen Tages waren zwei Mitarbeiter mit zwei Laserscannern im Einsatz, um das Gebäude innen und außen vollständig aufzunehmen, inklusive eines historischen Gewölbekellers, der früher als Eiskeller einer Brauerei genutzt wurde.

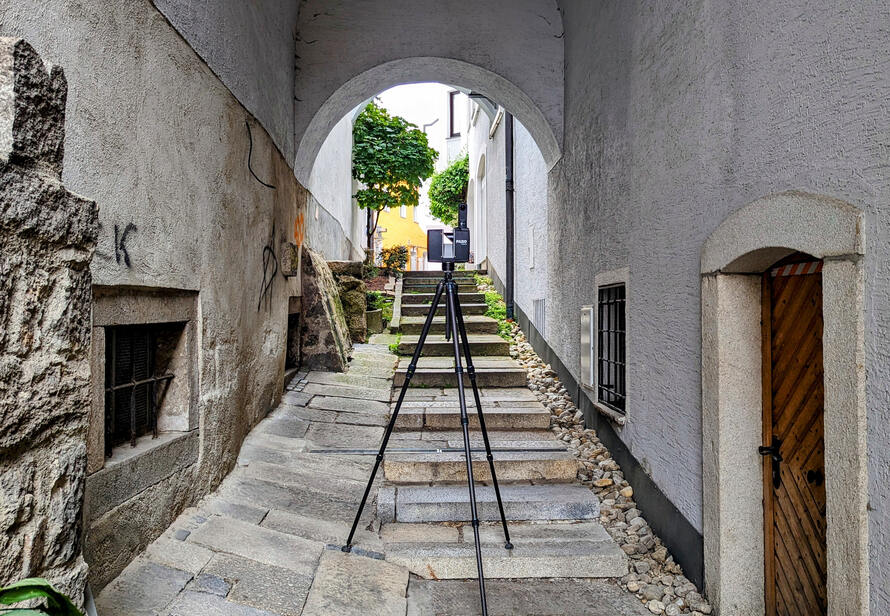

3D Laserscanner im Einsatz in einem historischen Gebäude in Waldkirchen, präzise Bestandsvermessung im engen Durchgang mit Treppenanlage.

Effiziente Datenerfassung mit Laserscanning

Das Gebäude mit einer Grundfläche von rund 600 Quadratmetern wurde aus insgesamt etwa 650 Scanpositionen erfasst. Diese hohe Anzahl an Standpunkten gewährleistet eine lückenlose und präzise Abbildung der gesamten Gebäudestruktur.
Die erfassten Daten wurden zu einer detaillierten Punktwolke zusammengeführt, die sämtliche geometrischen Gegebenheiten des Gebäudes exakt abbildet.

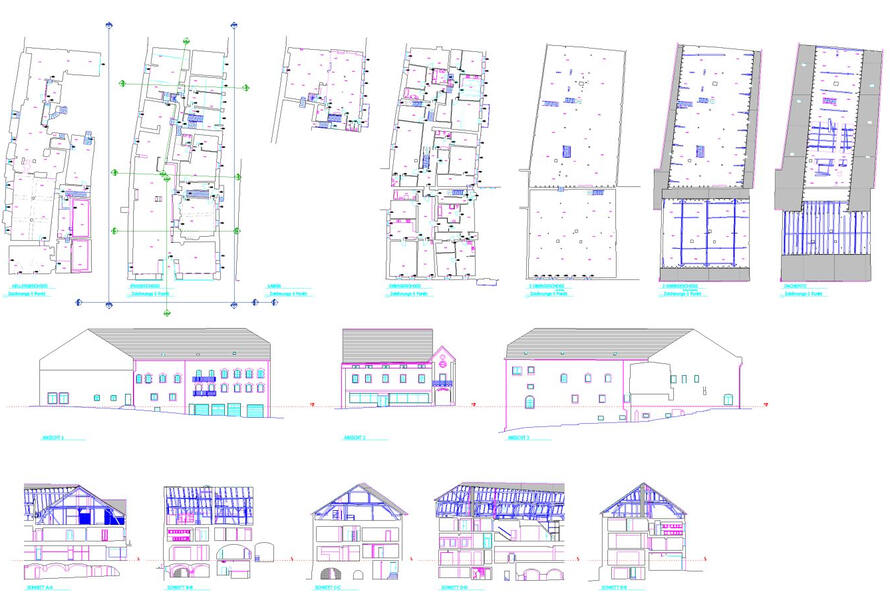

Erstellte 2D-Grundrisse, Schnitte und Ansichten eines historischen Gebäudes in Waldkirchen, abgeleitet aus einer hochpräzisen Punktwolke.

Von der Punktwolke zu präzisen 2D-Plänen

Auf Basis der Punktwolke wurden im nächsten Schritt exakte 2D-Pläne im Scan2CAD-Verfahren erstellt. Diese dienen als verlässliche Grundlage für weitere Planungen, Sanierungen oder Dokumentationen.
Gerade bei historischen Gebäuden ist eine präzise Bestandsaufnahme entscheidend, um bestehende Strukturen korrekt zu erfassen und in die Planung einzubeziehen.

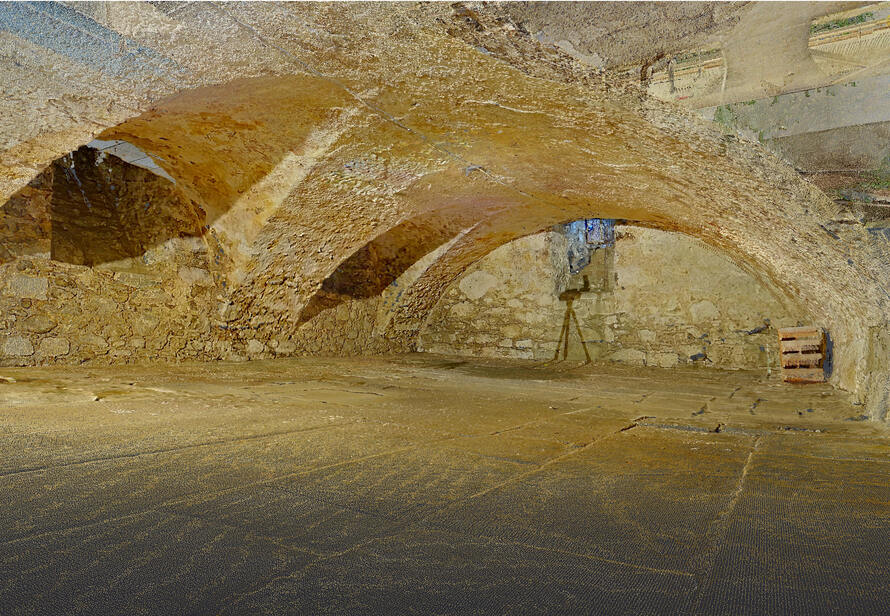

3D Punktwolke eines historischen Gewölbekellers in Waldkirchen, präzise Vermessung komplexer Bestandsstrukturen im Altbau.

Besonderheiten bei historischen Bestandsgebäuden

Historische Gebäude stellen besondere Anforderungen an die Vermessung. Unebenheiten, Verformungen und individuelle Bauweisen müssen exakt erfasst werden, um spätere Planungsfehler zu vermeiden.
Durch den Einsatz von 3D-Laserscanning können auch komplexe Bereiche wie Gewölbekeller, Dachkonstruktionen oder verwinkelte Grundrisse zuverlässig dokumentiert werden.

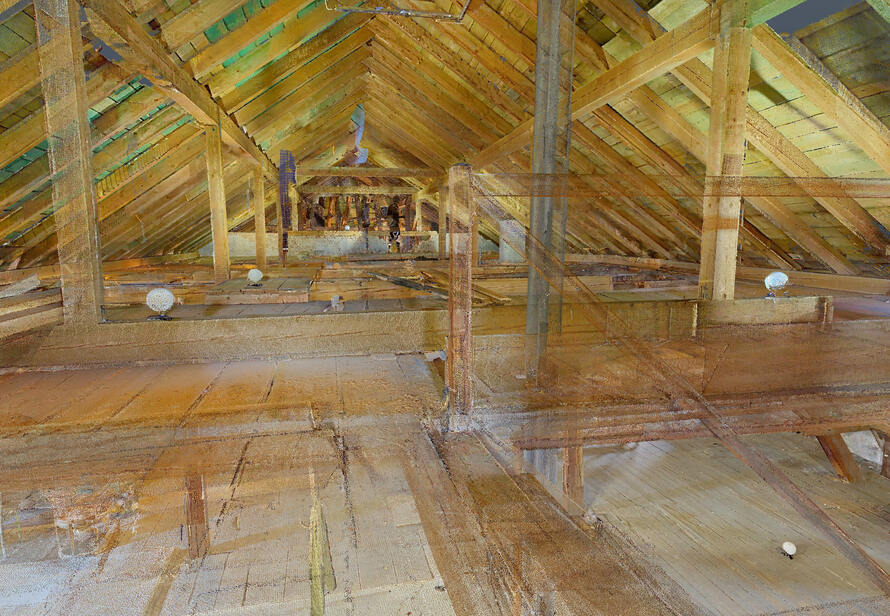

Detailreiche Punktwolke eines historischen Dachstuhls, erfasst mit 3D Laserscanning für exakte Analyse und Planung im Bestand.

Digitale Grundlage für Planung und Erhalt

Die erstellten 2D-Pläne bieten eine präzise und belastbare Grundlage für alle weiteren Schritte im Projekt. Gleichzeitig ermöglicht die digitale Erfassung, den Bestand langfristig zu sichern und für zukünftige Maßnahmen nutzbar zu machen.
So entsteht aus moderner Vermessungstechnologie eine wertvolle Verbindung zwischen Bestandserhalt und zukunftsorientierter Planung.
