3D BIM Modellierung einer Stahlhalle

Ausgangssituation und Projektanforderung

Unser Kunde, ein Generalunternehmer, wurde mit der Sanierung und dem Umbau einer bestehenden Stahlhalle beauftragt. Ziel war die Umnutzung für eine neue Produktion mit erhöhten Anforderungen an Brandschutz und Hygiene. Für die Planung standen keine Bestandspläne zur Verfügung, wodurch eine verlässliche Datengrundlage zunächst geschaffen werden musste.

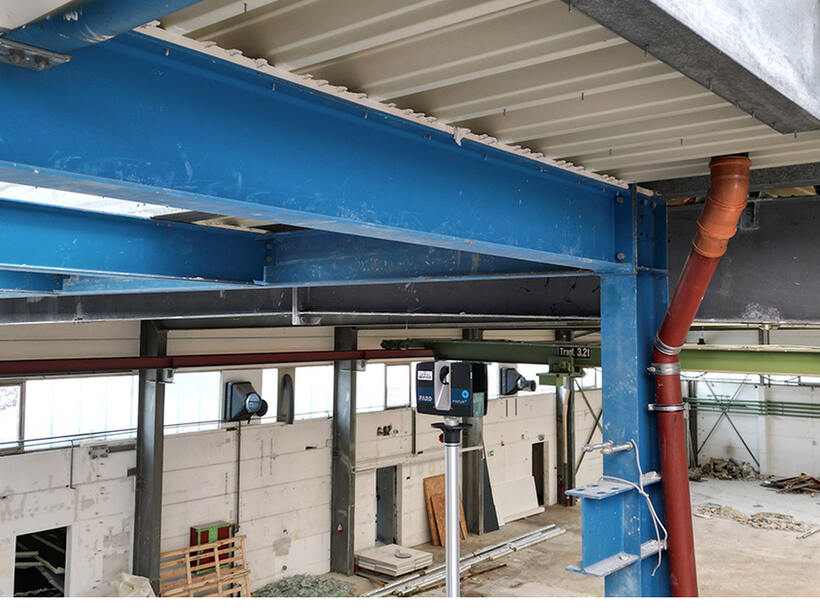

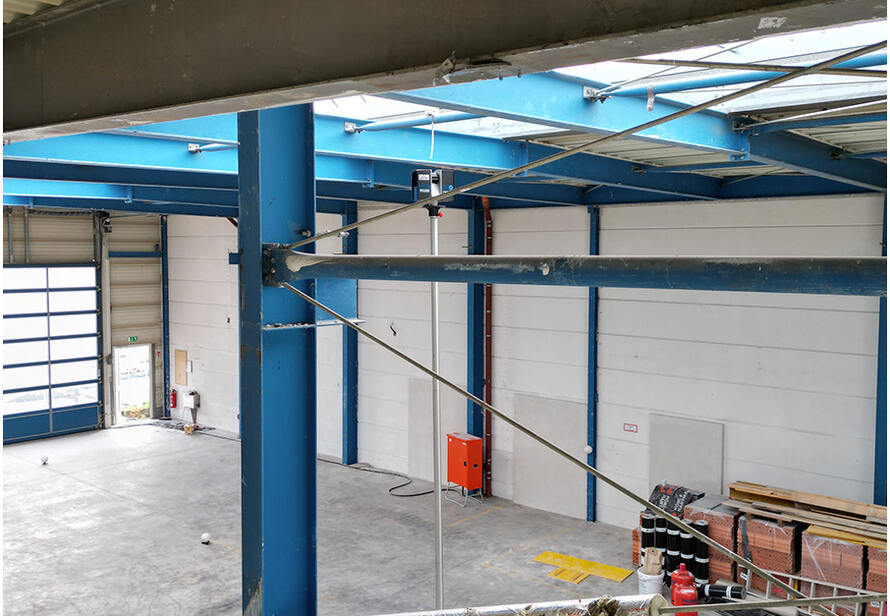

Innenaufnahme einer Stahlhalle vor der Sanierung als Grundlage für 3D Laserscanning und digitale Bestandsaufnahme.

Präzise Bestandsaufnahme mittels 3D Laserscanning

Im ersten Schritt wurde die gesamte Stahlhalle mit einem 3D Laserscanner vermessen. Auf Basis dieser Vermessung entstand eine detaillierte Punktwolke, die den aktuellen Bestand millimetergenau abbildet. Diese bildet die Grundlage für alle weiteren Planungsprozesse.

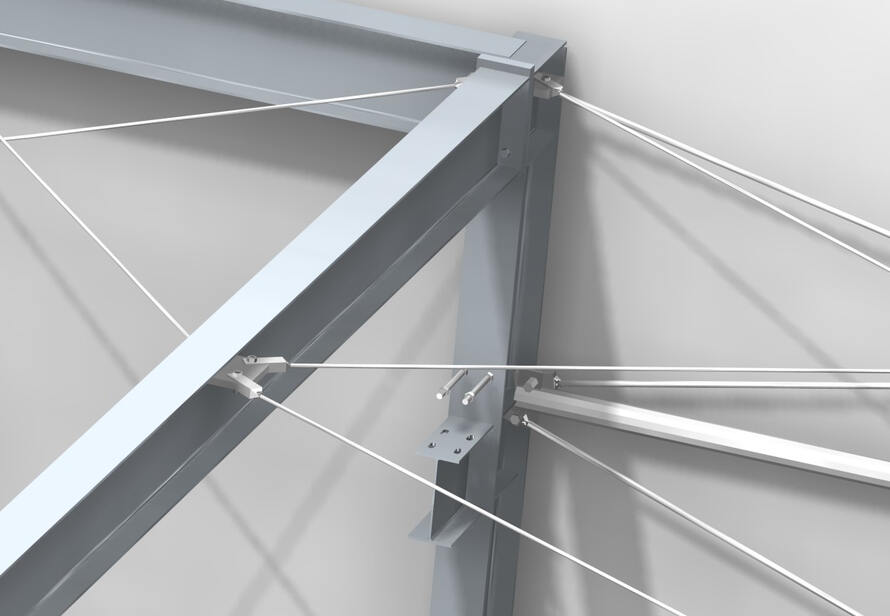

3D BIM Modell einer Stahlhalle mit detaillierter Darstellung der Stahlkonstruktion als Grundlage für präzise Planung und Umbau.

Vom Scan zur BIM Modellierung

Da nicht alle beteiligten Firmen direkt mit Punktwolken arbeiten können, wurde ergänzend ein 3D BIM Modell erstellt. Das Modell ermöglicht eine strukturierte und gewerkeübergreifende Planung und erleichtert die Abstimmung zwischen allen Projektbeteiligten erheblich.

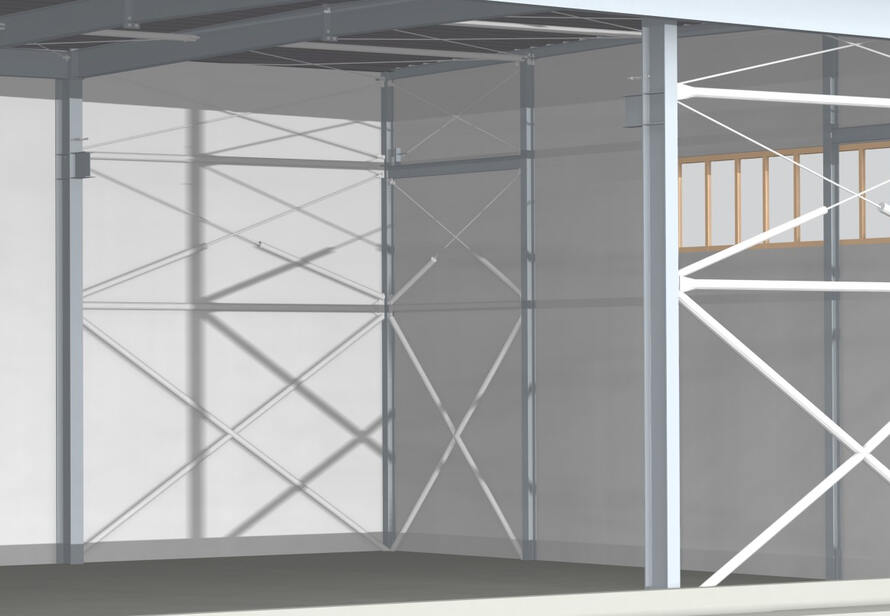

Digitale 3D BIM Modellierung einer Stahlhalle zur Visualisierung und Koordination komplexer Industrieprojekte.

Flexible Daten für alle Projektbeteiligten

Das 3D Modell wurde in Autodesk Revit erstellt und in verschiedenen Formaten bereitgestellt. Dazu zählen IFC, RVT und DWG. Dadurch kann jeder Projektbeteiligte unabhängig von der eingesetzten Software auf die Daten zugreifen und effizient weiterarbeiten.
Eine präzise digitale Bestandsaufnahme und die darauf aufbauende BIM Modellierung schaffen eine sichere Grundlage für komplexe Umbau und Sanierungsprojekte in der Industrie.
